GH2026

GH2026是一种Fe-Ni-Co-Cr基沉淀硬化型变形高温合金，以其卓越的高温强度和良好的热稳定性而广泛应用于航空航天、能源和化工等行业。

1. 概述

GH2026的长期使用温度范围为540℃至570℃，最高使用温度可达677℃。这种合金通过添加铬、钼元素进行固溶强化，并引入高钛、低铝元素形成γ′时效强化相。钴元素的作用是降低钛、铝在固溶体中的溶解度，促使γ′相的析出量增加，从而提高其热稳定性并降低γ′相的堆垛层错能。

2. 应用概况及特性

GH2026因其综合性能优越，具有优异的抗应力松弛性能和抗蠕变性能，且没有缺口敏感性，适合制作螺栓、气封弹簧片、密封环、销钉等零件。该合金已成功应用于地面汽轮机用紧固件，在540℃至570℃蒸汽条件下可工作超过10万小时，表现良好。国外相近合金也用于航空涡轮发动机的紧固件和叶片。

3. 材料牌号与相近牌号

GH2026的牌号包括GH2026、GH26、R-26，而相近的国外牌号为Refractaloy26（美国）。

4. 材料技术标准

GH2026遵循的技术标准包括抚高新87-1 GNS26（R-26）合金技术条件和HJ418 R-26高温合金紧固件毛坯技术条件。

5. 化学成分

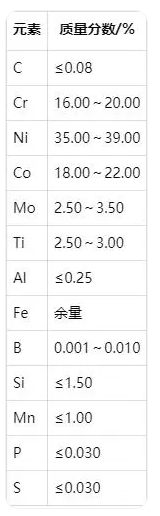

GH2026的化学成分包括但不限于碳(C)、铬(Cr)、镍(Ni)、钴(Co)、钼(Mo)、钛(Ti)、铝(Al)、硼(B)、硅(Si)、锰(Mn)、磷(P)和硫(S)，具体含量范围见下表42：

6. 热处理制度

GH2026的标准热处理制度为1025℃±13℃保温1小时油淬，随后815℃±8℃保温20小时风冷，最后730℃±8℃保温20小时空冷。

7. 物理、弹性和化学性能

GH2026的物理性能包括熔化温度范围、相变点、热导率、电阻率、热扩散率、比热容、线膨胀系数等。其密度为8.20g/cm³，具有优异的弹性性能和化学性能。

8. 力学性能

GH2026的力学性能出色，包括高强度、良好的塑性、持久性能和抗冲击性能。不同热处理状态下的力学性能有所不同，例如，标准热处理后的室温性能、持久性能等。

9. 工艺性能与要求

GH2026的成形工艺要求铸锭加热温度、开锻温度和停锻温度等参数精确控制。合金加工时推荐低转速、少进刀、慢走刀以获得最佳加工效果。

10. 组织结构

合金经标准热处理后的组织由γ基体、γ′相、TiC、TiN、M3B2型硼化物、M6C型碳化物组成。γ′相作为主要强化相，细小颗粒弥散分布，对合金性能贡献显著。

11. 供货技术标准

GH2026的主要供货技术标准涉及技术标准规定的性能、冲击性能、压缩性能、扭转性能、剪切性能和拉伸性能等。

12. 主要规格与供应状态

GH2026的主要规格包括无缝管、钢板、圆钢、锻件、法兰、圆环、焊管、钢带、直条、丝材及配套焊材、圆饼、扁钢、六角棒、大小头、弯头、三通和加工件等
